Qnap TVS-682 - NAS 4 baias com Tiering
P/N: TVS-682

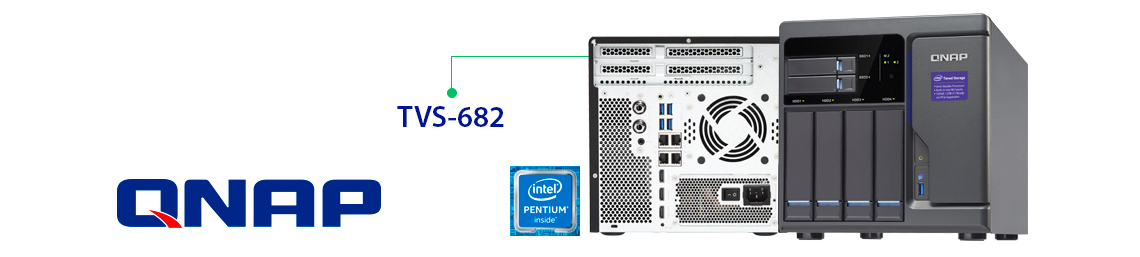

TVS-682 Qnap, Armazenamento hierárquico SSD e HDD SATA
O Qnap TVS-682 é um sistema de armazenamento em rede projetado para aplicações que envolvem transferência e exibição de vídeos 4K a 60fps, além de compartilhar arquivos entre múltiplas plataformas.
Ele possui quatro baias para HDD ou SSD SATA hot-swappable, duas gavetas para SSD de 2,5”, quatro portas LAN, dois slots PCIe livres e três saídas HDMI. O sistema suporta armazenamento em camadas (tiering) e cache SSD, otimizando a eficiência em aplicações que demandam alta performance.
Os slots PCIe permitem a adição de interfaces de rede de 10GbE ou 40GbE, novas placas SSD NVMe, placas gráficas ou placas de expansão USB 3.2 Gen 2.
O TVS-682 é um tiered storage, ou seja, utiliza recursos de armazenamento hierárquico, distribuindo e organizando dados entre HDDs e SSDs conforme a frequência de acesso.

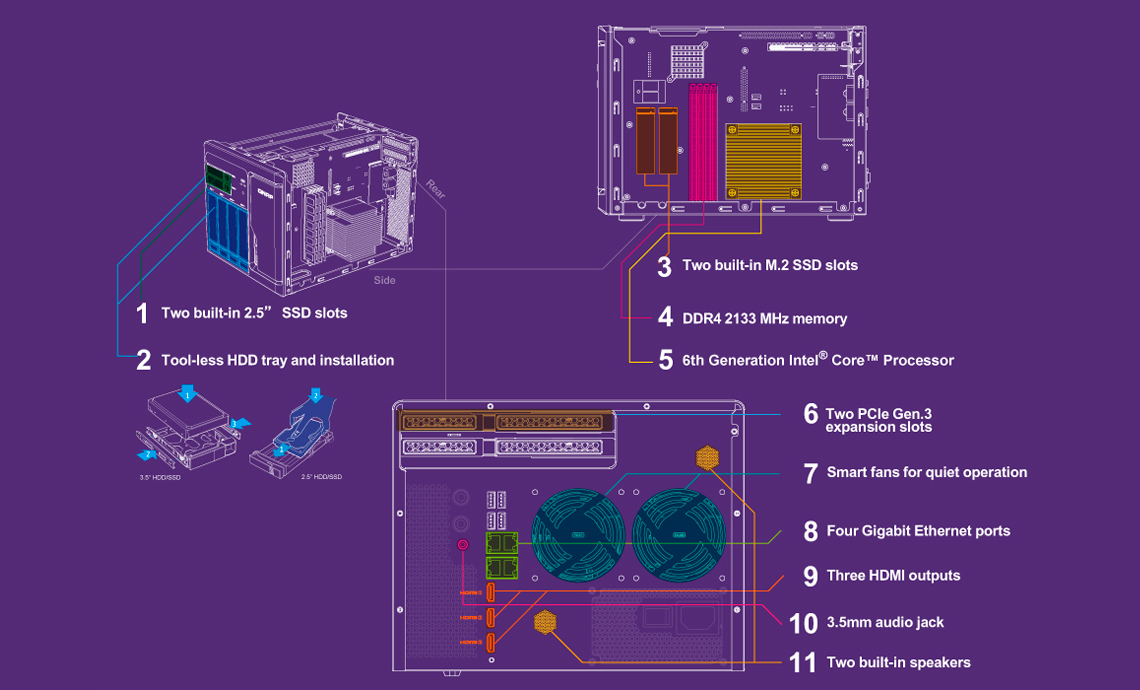

Storage NAS 4 baias com alta eficiência de hardware
A arquitetura do sistema é projetada para otimizar o desempenho, combinando hardware de alta performance, aplicações bem desenvolvidas e cenários de uso bem planejados. Possui duas gavetas para SSDs 2,5” - proporcionando uma configuração flexível para tiering ou aceleração via cache.
Conta com quatro baias para HDDs - gavetas de 3,5” para discos rígidos SATA hot-swappable, facilitando a instalação e substituição. Dispõe de dois slots para SSDs M.2 - suportando SSDs M.2 SATA nos padrões 2242, 2260, 2280 e 22110, oferecendo maior flexibilidade na configuração de armazenamento em camadas ou aceleração por cache.
A memória DDR4 2133MHz - suporta até quatro módulos de RAM DDR4, permitindo um máximo de 64GB. O processador Intel - utiliza a tecnologia de 14nm mais recente, com barramentos rápidos, suporte a DDR4, PCIe Gen 3 e DMI3.0 para transmissão de dados eficiente.
Dois slots de expansão PCIe – oferecem uma largura de banda de 1GB/s, com suporte a adaptadores 10GbE, 40GbE, SSD NVMe, placas gráficas externas (AMD Radeon R7) e placa de expansão USB3.2 Gen 2.
A refrigeração inteligente compartimentada - possui controle dinâmico da velocidade do ventilador, detectando individualmente as temperaturas da CPU e dos discos rígidos.
Quatro portas Gigabit Ethernet - permitem agregação de link e distribuição de tráfego de rede para várias aplicações, com o aplicativo Switch de Rede & Virtual simplificando o gerenciamento.
Três saídas HDMI - uma porta HDMI 2.0 e duas portas HDMI 1.4b, suportando opções de área de trabalho duplicada e estendida, com o HDMI 2.0 aumentando a largura de banda para até 18Mbps e suportando vídeos 4K a 60fps.
Entrada de áudio de 3,5mm - permite conectar alto-falantes ou fones de ouvido para saída de áudio diretamente do storage. Dois alto-falantes embutidos - suportam entrada de áudio direta e fornecem avisos sonoros do sistema.
Cache e Tiering, desempenho para aplicações exigentes em performance
Equipado com um processador de alto desempenho e memórias SSD, o Tiered Storage TVS-682 permite a criação de cache e a alocação hierárquica de dados (tiering).
Essa capacidade torna possível configurar um servidor de banco de dados, utilizar o sistema como servidor de arquivos, reproduzir vídeos em 4K e suportar outras aplicações que demandam elevado poder de processamento.
Cache SSD 2,5” e M.2 SSD SATA 6Gb/s
O Qnap TVS-682 possui 2 slots disponíveis para memórias M.2 SSD dedicados exclusivamente ao cache, melhorando a quantidade de IOPS e, consequentemente, as taxas de transferência de leitura e escrita.
O cache adicional, composto por memórias SSD SATA, eleva o desempenho geral do sistema, ideal para aplicações que demandam alta quantidade de IOPS, como a virtualização.
Armazenamento em camadas, particionamento e distribuição do tráfego de rede
Armazenamento em camadas A tecnologia Qtier da Qnap permite que o TVS-682 utilize o Auto Tiering para otimizar continuamente a eficiência do armazenamento, combinando NVMe SSDs, M.2 SSDs, SSDs e discos rígidos SATA.
O Auto Tiering move automaticamente os dados mais acessados para camadas de armazenamento de alto desempenho baseadas em SSDs, enquanto mantém os dados menos utilizados em discos de maior capacidade.
Aplicativos baseados em particionamento
Quando múltiplos aplicativos operam no mesmo sistema de armazenamento, a taxa de transferência pode não ser assegurada.
Aplicações como CFTV necessitam de prioridade para manter a integridade das gravações, enquanto velocidades normais de transmissão são adequadas para compartilhamento de arquivos.

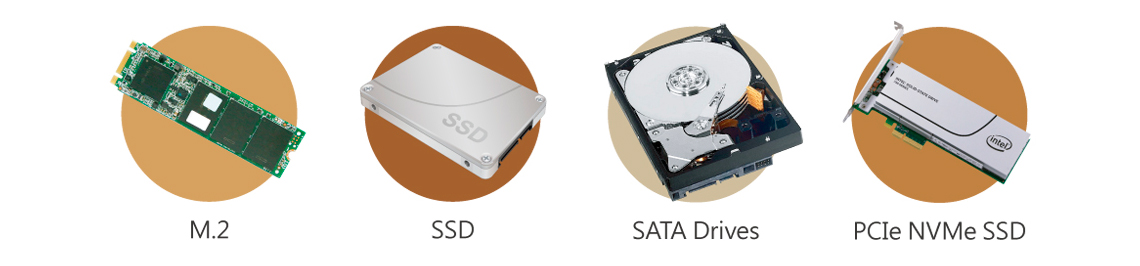

O Qnap TVS-682 suporta três tipos de mídia de armazenamento: M.2, SSD e discos rígidos SATA, que podem ser configurados como partições independentes para cada tipo de aplicação, garantindo o desempenho necessário para cada uma.

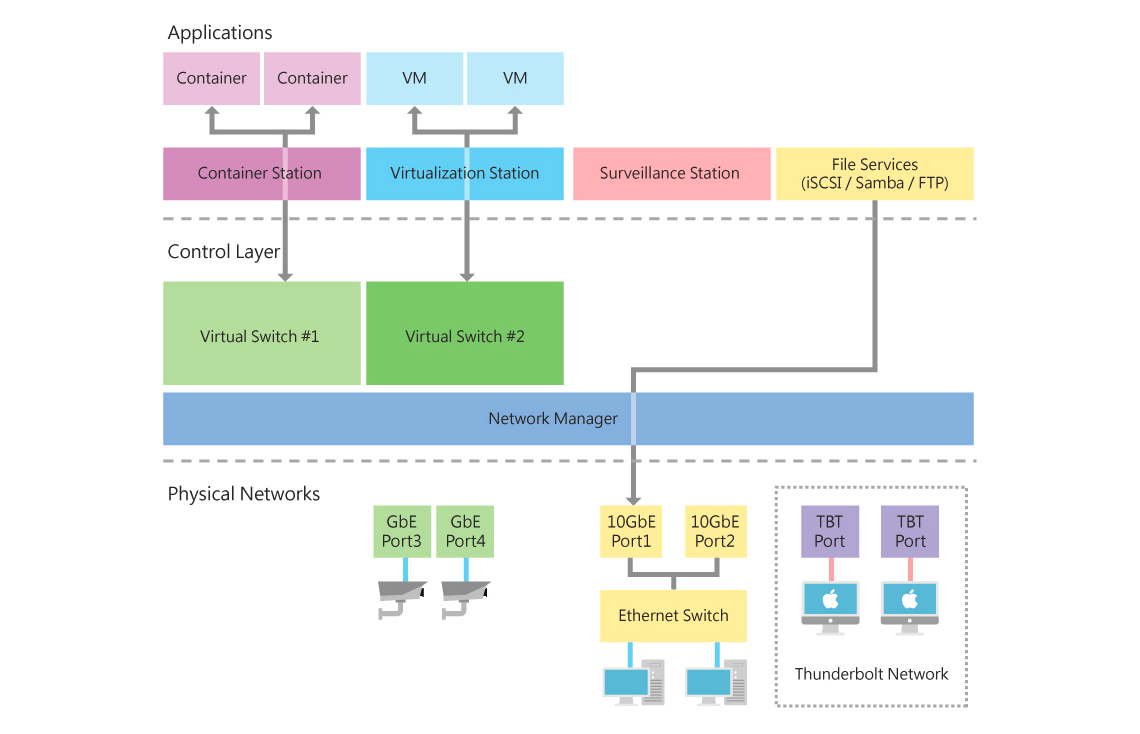

Distribuição de tráfego de rede
O storage NAS TVS-682 é equipado com quatro portas Gigabit Ethernet, facilitando a distribuição do tráfego de rede por meio de rotas e aplicativos específicos. O aplicativo Network & Virtual Switch permite gerenciar essas interfaces de rede, otimizando recursos para máquinas virtuais, aplicativos de containers e o armazenamento em camadas da Qnap.

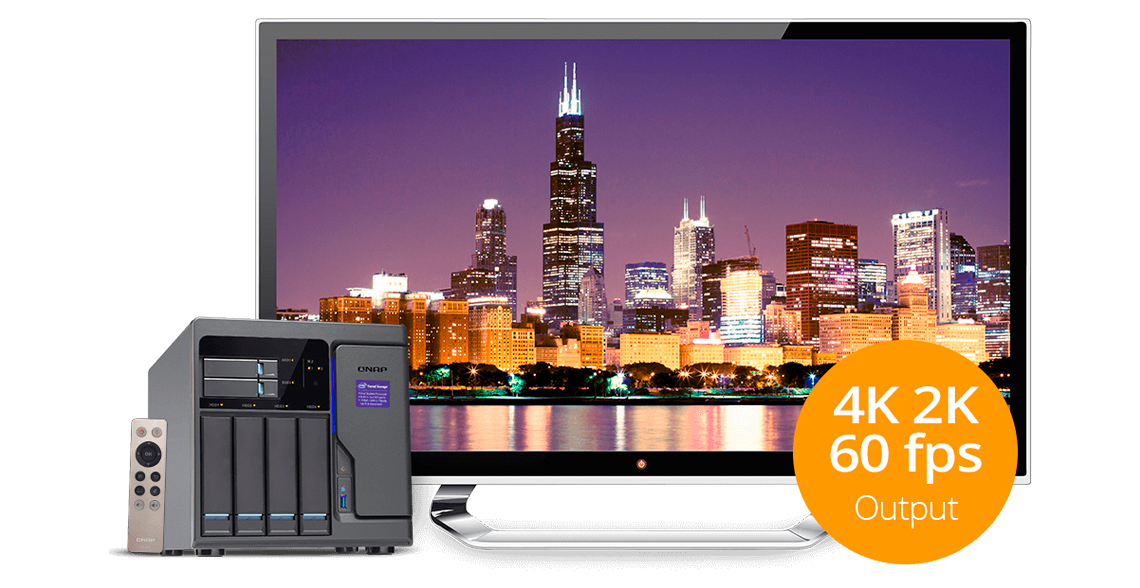

Porta HDMI 2.0 para vídeos 4k 60fps
O TVS-682 da Qnap possui três portas HDMI, incluindo uma HDMI 2.0, que suporta a exibição de vídeos em Ultra HD 4K (4096 x 2304). O sistema pode ser conectado a uma TV ou receptor A/V, utilizando o media player Kodi através do HD Station e o controle remoto da Qnap, oferecendo uma excelente experiência audiovisual.
Equipado com Intel HD Graphics, o armazenamento hierárquico da Qnap permite a transcodificação de vídeos 4K (H.264) e 1080p em tempo real, convertendo o conteúdo para formatos universais, facilitando a reprodução em dispositivos móveis como smartphones, PCs e Smart TVs.

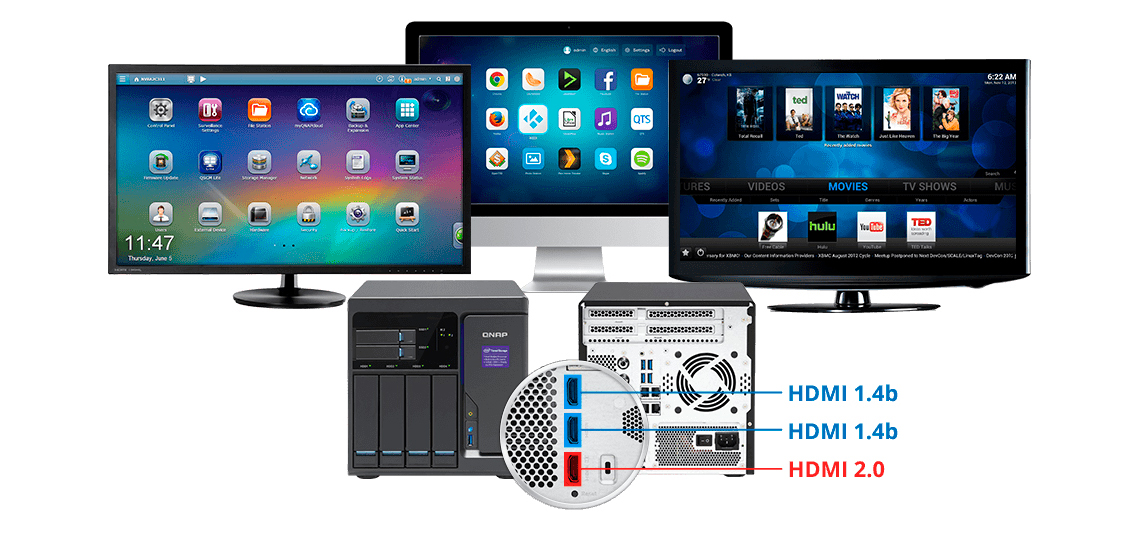

Três saídas HDMI para performance multitarefa
O storage NAS TVS-682 possui três portas HDMI, permitindo a conexão simultânea a três monitores. É possível configurar os monitores em modo "duplicado", exibindo o mesmo conteúdo em todos, ou em modo "estendido", onde cada monitor pode mostrar aplicativos diferentes.
Utilizando as portas HDMI, o armazenamento em camadas da Qnap pode funcionar como um player multimídia, suportando aplicativos como Kodi, HD Player, Plex Home Theater, YouTube, Spotify, JRiver, Google Chrome, Mozilla Firefox, entre outros.
A resolução da tela depende da capacidade da CPU. Número de saídas: - 1 x saída HDMI (2.0) - 2 x saídas HDMI simultâneas - 3 x saídas HDMI simultâneas Resolução Máxima: - 4096x2304 @60Hz - 2880x1800 @60Hz - 2304x1440 @60Hz
Virtualização de servidores
Com o aplicativo Virtualization Station, é possível hospedar máquinas virtuais (VMs) no storage TVS-682 e acessá-las via navegador web ou VNC.
O software é compatível com diversos sistemas operacionais e oferece funcionalidades como criação rápida de VMs, backup e restauração, importação/exportação, snapshots e gerenciamento centralizado de dispositivos.
Utilizando SDN (redes definidas por software), o Virtualization Station permite que as VMs compartilhem a mesma porta LAN por meio de switches virtuais, melhorando significativamente a transferência de dados entre elas.
É possível instalar uma placa de vídeo AMD Radeon Série R7 no slot PCIe do TVS-682 para habilitar a passagem de GPU para as VMs, aumentando o poder computacional e de renderização dos aplicativos virtualizados.
Com a tecnologia de virtualização leve Qnap Container Station, é possível integrar as tecnologias LXC e Docker, permitindo a operação de múltiplos sistemas Linux independentes e o download de aplicativos do Docker Hub Registry.
No Container Station, também é possível visualizar, editar e armazenar arquivos de diversos tipos, como documentos de escritório, imagens e arquivos de texto.
Uma central de virtualização ip-SAN abrangente
O TVS-682 da Qnap é uma central de armazenamento iSCSI/IP-SAN certificada para VMware, Citrix, Microsoft Hyper-V e Windows Server 2012, facilitando a implantação e gestão flexível de aplicações de virtualização.
Este sistema de armazenamento em rede também é compatível com VMware VAAI e Microsoft ODX, oferecendo plug-ins vSphere Client e SMI-S Provider para aprimorar o gerenciamento em ambientes de virtualização.
Tecnologia QvPC
A tecnologia exclusiva QvPC permite que o TVS-682 funcione como um PC ao conectar um teclado, monitor e mouse. Este recurso combina várias tecnologias, como integração de máquinas virtuais, transcodificação de multimídia, integração com a nuvem e outras conexões de rede e media center.
Além disso, a tecnologia oferece acesso direto aos dados armazenados, execução de aplicativos em VMs baseadas em Windows, Linux, UNIX e Android, navegação na web, visualização de vídeos em 4K ou 1080p com áudio 7.1 e monitoramento de sistemas de vigilância por vídeo.
Um storage com criptografia de dados
O TVS-682 inclui funcionalidades de criptografia de dados que asseguram a proteção de todos os arquivos e pastas compartilhadas no storage.
Além de oferecer criptografia AES de 256 bits para volumes e pastas, este NAS com camadas de armazenamento também proporciona diversas opções adicionais de segurança, como acesso criptografado, bloqueio de IP e autenticação em duas etapas para os usuários.
Várias soluções de backup corporativo
O TVS-682 oferece diversas opções de backup para usuários de Windows e Mac, permitindo a criação de snapshots de Volume/LUN, Snapshot Réplica e Clone (até 256 por volume/LUN e até 1.024 por NAS).
O Hybrid Backup Sync disponibiliza soluções para backup, sincronização e recuperação de dados (RTRR, rsync, FTP, CIFS/SMB), facilitando a transferência de dados para armazenamentos locais, remotos e em nuvem (Amazon S3, Amazon Glacier, Microsoft Azure, ElephantDrive, Dropbox e Google Cloud Storage).
Recursos para a sincronização de arquivos
Com o aplicativo Qsync, o TVS-682 da Qnap se torna um centro de dados seguro para sincronização de arquivos. Todos os arquivos enviados para o Tiered Storage ficam acessíveis em dispositivos emparelhados, como computadores, tablets e smartphones.
O Qsync é particularmente útil para viajantes frequentes que precisam acessar informações atualizadas em qualquer dispositivo emparelhado.

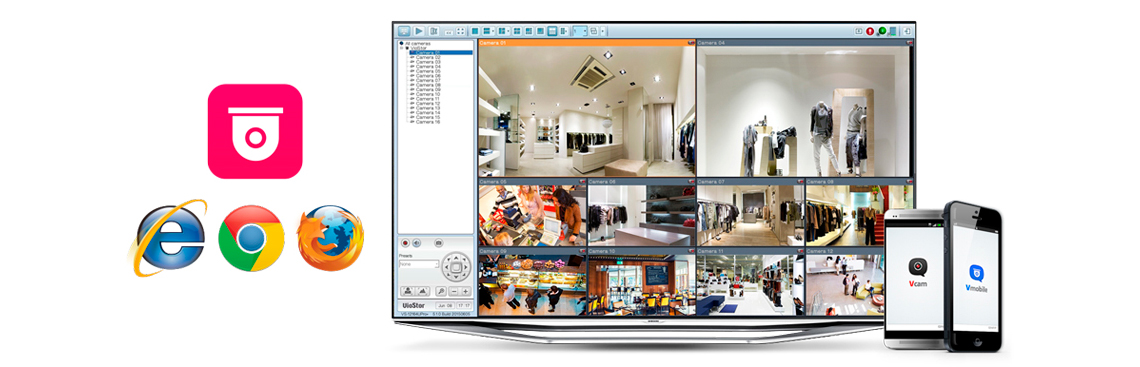

Solução de vigilância
O aplicativo Surveillance Station transforma o Qnap TVS-682 em um sistema de gestão de vídeo (VMS) profissional, compatível com mais de 3.000 modelos de câmeras IP e com tarifação baseada no número de pontos de vigilância de cada projeto.
O sistema oferece monitoramento em tempo real, gravação e reprodução de vídeo com configurações personalizáveis. Através do aplicativo Vmobile, disponível para dispositivos iOS e Android, é possível gerenciar as câmeras de vigilância remotamente.
Com o aplicativo Vcam, qualquer smartphone pode ser convertido em uma câmera de rede, gravando as imagens diretamente no Tiered Storage. O TVS-682 vem com software gratuito para oito câmeras IP e pode suportar até 80 pontos de vigilância mediante a compra de licenças adicionais.

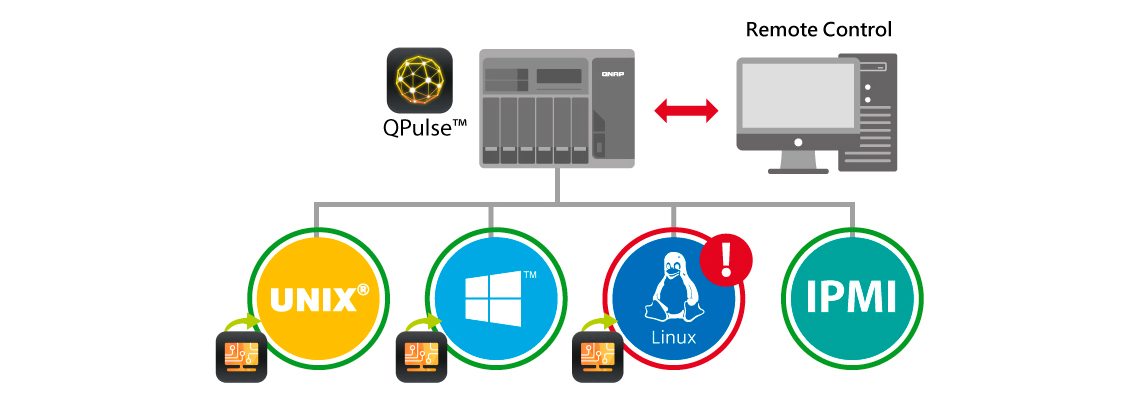

QRM+, Solução Centralizada de Gerenciamento de servidor remoto
O QRM+ é uma solução centralizada para gerenciamento remoto de servidores, projetada para mapear, monitorar e administrar todos os dispositivos de computação em rede, incluindo servidores, PCs, PCs embarcados e Thin Clients, a partir de um único ponto.
Com um sistema de gerenciamento via Web, o QRM+ é compatível com os padrões IPMI 1.5 e 2.0, permitindo o controle remoto de dispositivos através de KVM (teclado, vídeo e mouse), mesmo quando estão desligados ou em modo BIOS.
Expansão de capacidade via SAS ou USB
O Storage NAS TVS-682 permite a expansão de capacidade através da conexão de gabinetes externos de alto desempenho SAS, seja via rede por VJOB ou através de unidades de expansão USB 3.0.
Isso possibilita a ampliação do armazenamento conforme necessário, tornando o sistema de armazenamento em camadas da Qnap uma solução robusta e escalável, ideal para aplicações empresariais como vigilância por vídeo, servidor de arquivos e muito mais.
Capacidade de armazenamento disponível com gabinetes de expansão Qnap:
| QNAP NAS Modelo | Gabinete de Expansão | Número de Expansões | Total de HDDs (NAS + Gabinete) | Capacidade Máxima Bruta (TB) | |------------------|----------------------|---------------------|-------------------------------|-----------------------------| | TVS-682 | REXP-1000 Pro | 4 | 44 | 352TB | | | | 3 | 34 | 272TB | | | | 2 | 24 | 192TB | | | | 1 | 14 | 112TB | | | UX-800P | 2 | 20 | 160TB | | | | 1 | 12 | 96TB | | | UX-500P | 2 | 14 | 112TB | | | | 1 | 9 | 72TB | *Capacidade máxima calculada com HDDs de 8TB.
Expansão de capacidade com JBOD Virtual Qnap
Além de usar gabinetes para expandir o armazenamento físico, o Qnap VJBOD (JBOD Virtual) oferece uma solução de expansão adicional baseada em rede. Isso permite aumentar a capacidade utilizando o espaço disponível em vários NAS Qnap, criando pools de armazenamento virtuais para o NAS local.
Com o VJBOD, é possível aproveitar o espaço livre de múltiplos storages NAS e gerenciá-lo através da interface do storage local. Este serviço suporta conexões Ethernet de 10GbE/40GbE e permite o entroncamento de portas, melhorando o desempenho e a confiabilidade do sistema.
| CPU | Processador Dual Core Intel Pentium G4400 3.3GHz |
| Memória | Total de slots DIMM: 4 Memória máxima: 64GB (16GBx4) Módulos de memória pré-instalado: 8GB DDR4 RAM (4GBx2) |
| Memória Flash | 512MB DOM |
| Slot SSD M.2 | 2 x M.2 2242/2260/2280/22110 SATA 6Gb/s SSD (O M.2 SSD não está incluso) |
| Baias de discos Hot-swappable | 2 x SSD 2,5" 4 x SSD ou Disco Rígido 2,5"/3,5" SATA 6Gbps/3Gbps |
| USB | 1 x porta USB3.0 (Frontal) 4 x portas USB3.0 (Traseira) |
| Porta LAN | 4 portas LAN Gigabit Ethernet |
| HDMI | 3 (HDMI 1.4bx2, HDMI 2.0x1) |
| Entrada de áudio | Audio In: 2 x 6.3mm MIC In |
| Saída de áudio | 2 x alto-falante embutido, 1 x 3.5mm Line-out jack |
| Indicadores LED | Status do sistema, SSD 2,5", M.2 SSD, HDD 3,5" |
| Botão | Power, Reset e one-touch |
| Alarme | Sistema de alerta |
| Formato | Desktop, Torre |
| Nível de som | Pressão Sonora (LpAm) 20.5dB (Com 4 HDDs Seagate ST2000VN000-1HJ164 instalados) |
| Temperatura | 0-40˚C |
| Umidade relativa | 5~95% sem condensação, bulbo úmido:27°C |
| Fonte de energia | Entrada: 100-240V ~, 3-1.5A, 60-50Hz; Output: 250W |
| Slot PCIe | 2 (1* PCIe Gen3x16; 1* PCIe Gen3x4) |
| Ventilador | Sistema: 1x8cm ventilador de refrigeração CPU: 1x9cm de ventilador |
| Tamanho | 231,9 (A) x 224,9 (L) x 319,8 (P) mm |
| Peso | Líquido 7,7kg (16.96lbs) / Bruto 9,5kg (20.94lbs) |
| Networking | TCP/IP: (IPv4 & IPv6: Dual Stack) Interfaces Gigabit com jumbo frame (failover, configuração multi-IP, trunking/NIC teaming) Service Binding baseado em Interfaces de rede Suporte à Clientes e Servidores Proxy e DHCP Protocolos: CIFS/SMB, AFP, NFS, FTP, FTPS, SFTP, TFTP, HTTP(S), Telnet, SSH, iSCSI, SNMP, SMTP, SMSC UPnP & Bonjour Discovery Suporte à adaptadores Wi-Fi USB |
| Gerenciamento de Energia | Wake on LAN Standby mode para discos internos Agendamento power on/off Ligação automática após queda de energia Suporte a No-Break com serviços SNMP Modo de espera do sistema (S3) |
| VPN Server | Acesso remoto seguro: Serviços PPTP, L2TP/IPsec e Open VPN Número Máximo de clientes: 45 |
| Administração via Web | Multi-janela, gestão baseada multi-tasking Gerenciamento Inteligente do estado do sistema através da barra de ferramentas DNS dinâmico (DDNS) SNMP (v2 e v3) Monitor de recursos Lixeira de Rede para exclusão de arquivos via CIFS/SMB e AFP através do File Station Limpeza automática Filtro Tipo de Arquivo Log de Registros (eventos e conexão) Syslog cliente / servidor Configurações do sistema de backup e restauração App móvel: QManager para monitoramento e gerenciamento remoto do sistema |
| Integração com Serviços de Diretório | Microsoft Active Directory (AD) Domain controller Servidor e cliente LDAP Login de sessão de domínio via CIFS/SMB, AFP, FTP, File Station |
| iSCSI (IP SAN) | Suporte iSCSI Target Multi- LUNs por alvo Até 256 Targets/LUNs Combinados Expansão on-line de capacidade LUN Suporta SPC- 3 Persistent Reservation, MPIO , MC/S Backup de LUN iSCSI, One-time Snapshot e Restore Gerenciamento de Conexão iSCSI - QNAP Finder (Windows) Volume de Disco Virtual (via iSCSI initiator) Encadeamento pilha mestre Número Máximo de unidades de disco virtual: 8 |
| Print Server | Número máximo de impressoras: 3 Suporta Internet Printing Protocol Exibição de trabalho de impressão e gerenciamento Controle de privilégio baseado em nome de domínio e IP |
| Virtualization Station | Suporta criação de Virtual Machine (VM) para execução de um sistema operacional como Windows, Linux, Unix e Android Suporta importação e exportação de VM Suporta VM clone e snapshots Suporta backup e restaurar VM Console VM pode ser exibido através da saída HDMI - QVM Console remoto compartilhado baseado em HTML5 Suporta três modos de redes diferentes: Isolado, externo e ponte Suporta GPU pass-through |
| Sistema de Arquivos | Internal hard drive: EXT4 External hard drive: EXT4, EXT3, NTFS, FAT32, HFS+ |
| Gerenciamento de armazenamento | Monitoramento de utilização do espaço de armazenamento Volume Flexível QNAP/LUN com thin provisioning e recuperação de espaço Single Disk, JBOD, RAID 0, 1, 5, 6, 10, 5+ hot spare, single JBOD Suporta pools de armazenamento Suporta Tecnologia Qtier (Auto Tiering, 8GB Sistema de RAM e drives SSD são obrigatórios) Suporta Snapshots (4GB RAM do sistema obrigatório) Suporta Snapshot Volume/LUN Gerenciador de snapshot Snapshot clone Snapshot vault Snapshot réplica Agente Snapshot para Microsoft Windows e VMware vSphere Expansão do volume on-line Pool de armazenamento de Expansão On-line Expansão de capacidade RAID online e Migração do Nível RAID On-line Migração de dados do S.M.A.R.T. Expansão de armazenamento via unidades de expansão Qnap UX-500P/UX-800P Portabilidade do gabinete JBOD SSD somente leitura ou gravação/leitura de cache Bad block scan hard drive S.M.A.R.T. Bad block recovery e RAID recovery Bitmap support |
| Qsync | Sincroniza arquivos entre vários dispositivos com suporte à SSL Sincronização opcional apenas para pastas específicas de sincronização Centro de arquivos para compartilhar pasta de colaboração em equipe (tarefas máximas de sincronização: x86:32, ARM:5) Compartilhamento de arquivos por links via e-mail Definições de políticas para arquivos em conflito Controle de versão de documento: até 64 versões Gerenciamento de privilégios Gerenciamento de configuração Suporta modo de configuração central Suporta apagar/restaurar remotamente Suporta sincronizar pastas compartilhadas Suporta Windows e Mac OS |
| FTP Server | FTP sobre SSL/TLS (Explicit) FXP suportado |
| myQNAPcloud Service | Compartilhamento e armazenamento em nuvem privativa Registro de nome de host gratuito (DDNS) Certificados SSL myQNAPcloud opcionais (DDNS) Configuração Auto Router via UPnP Gerenciamento de arquivos via web com criptografia HTTPS de 2048 bits CloudLink para acesso remoto myQNAPcloud Connect para conexão VPN (Windows VPN utility) |
| Servidor de Arquivos | Compartilhamento de arquivos em Windows, Mac, Linux e UNIX Microsoft networking Windows ACL Permissão Avançada para pastas CIFS/SMB, AFP, FTP Agregação de pastas compartilhadas (CIFS/SMB) |
| Estação de Vigilância | Suporte à mais de 3.000 câmeras IP Inclui 8 licenças de câmera grátis, até 80 canais de câmeras (compra de licença adicional) Reprodução instantânea de eventos recentes Identificação visual por e-map Controle de velocidade de reprodução pela barra de rolagem Visualização de vídeo no timeline de reprodução Análise de vídeo inteligente (IVA) para pesquisa avançada de vídeo Cliente de monitoramento para Mac App gravação e vigilância móvel: VCAM e VMobile (iOS e Android) |
